“La red de telecomunicaciones no duerme, no olvida y no perdona. Todo lo que toca, lo registra. Todo lo que viaja por ella, deja huella. El crimen puede correr, pero no puede desconectarse.”
Fran J Ramírez
¿Te gustaría saber cómo me convertí en perfilador telefónico? Imagino que sí… pero para eso tendrás que esperar a que publique mi novela policial: “El Crimen de la Ambición, cuando un camión blindado no fue suficiente”.
Por ahora, lo verdaderamente importante es que no cometas los errores que yo cometí al saltar de la teoría a la práctica sin comprender a fondo lo que estaba haciendo.
Recuerdo claramente aquella vez: había recibido un detalle operativo que contenía registros de llamadas, ubicaciones geográficas y otros datos relevantes. Me enfoqué en una de las ubicaciones de antena, la cual indicaba: Chuao, Torre Negra, piso 12, oficina 102.
Dije: ¡Bingo!

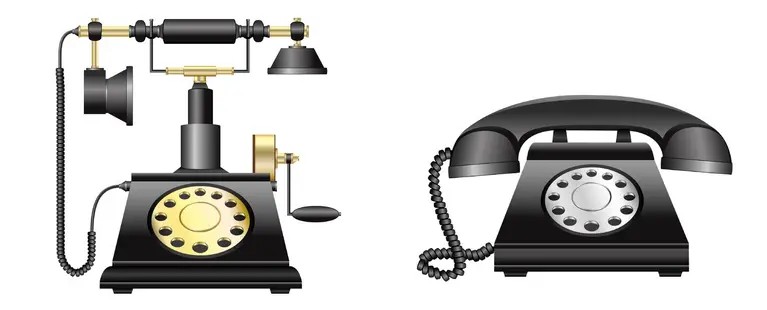

- Red de Telefonía Fija
Características:
- No requiere tarjeta SIM ni conexión móvil.
- Su número está vinculado directamente a una dirección física.
- Tiene limitaciones de movilidad, no genera trazas geográficas (celda) ni asociación de dispositivos (Imei).
- Puede ser útil en investigaciones que requieran establecer el origen o destino de una llamada fija, pero su alcance forense es limitado frente al teléfono móvil.
2. Red de Telefonía Móvil
Características:
- Utiliza tarjetas SIM con identificadores únicos (IMSI).
- Puede cambiar de celda según la ubicación del usuario (movilidad).
- Es el principal generador de trazas telefónicas en investigaciones criminales.
- Permite registrar ubicación, uso de aplicaciones, contactos y otras interacciones.
3. Identificados de dispositivos

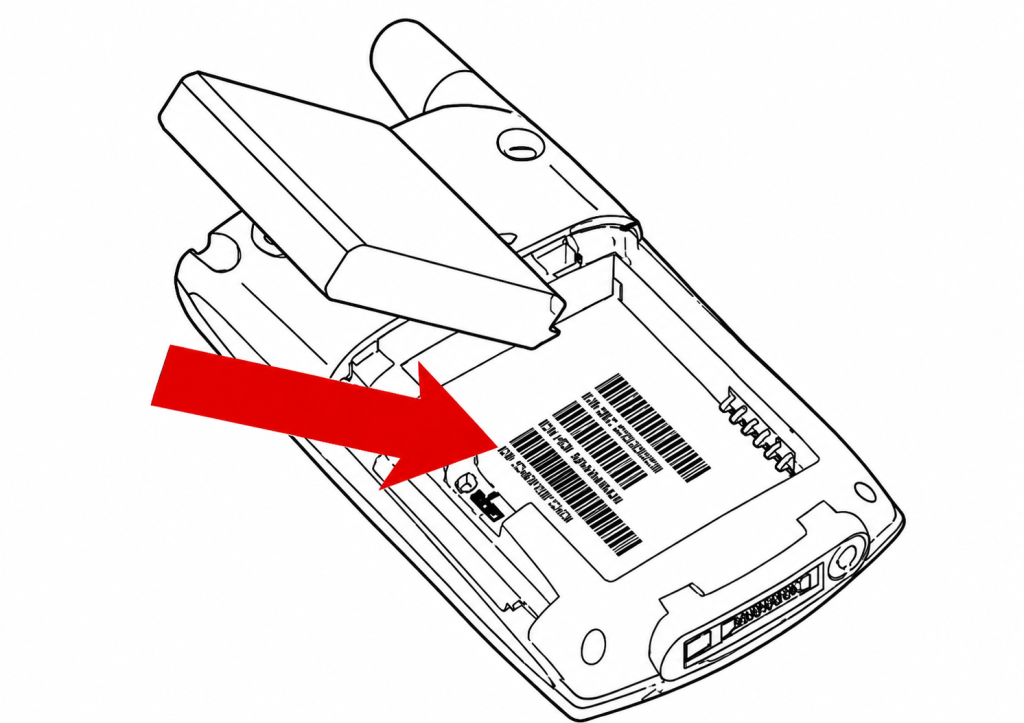

El serial ESN (Electronic Serial Number) es un identificador único preasignado a los dispositivos móviles, utilizado principalmente en tecnologías de generaciones anteriores como CDMA (Code Division Multiple Access).
Ejemplo:
- Decimal: 12345678901
- Hexadecimal: A1B2C3D4

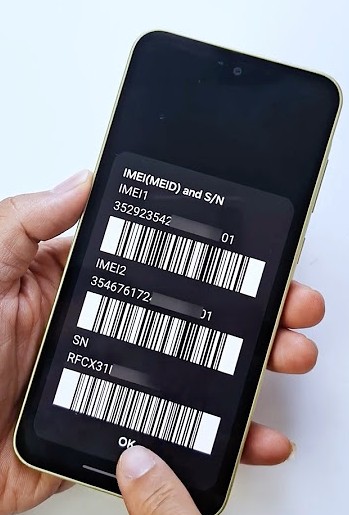

La Identidad Internacional de Equipo Móvil, por sus siglas en ingles IMEI. Es un número único que identifica a cada dispositivo móvil físico a nivel mundial, como si fuera la «cédula» del teléfono.
Ejemplo: 35678910-123456-7
- TAC: 35678910: marca y modelo del equipo
- SNR: 123456: número de serie del equipo
- CD: 7: Digito verificador

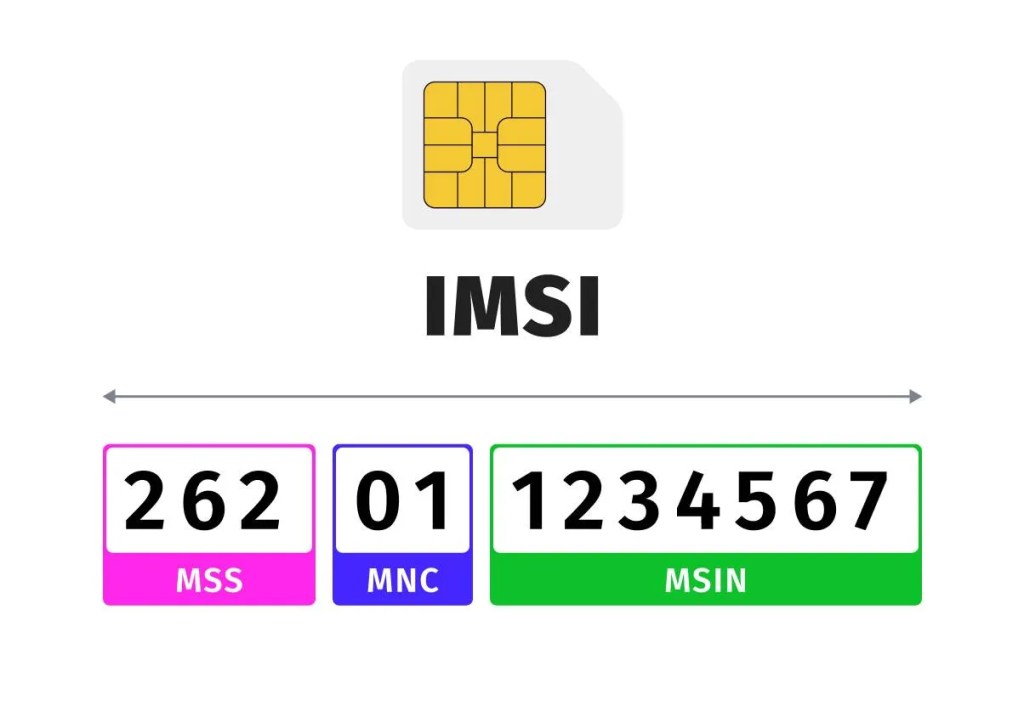

El número IMSI (Identidad Internacional del Suscriptor Móvil) es un identificador numérico único que generalmente consta de 15 dígitos, aunque en algunos casos puede tener una longitud menor.
Ejemplo: 262-01-1234567
- MCC (Mobile Country Code) Código de país del móvil 262 → Alemania.
- MNC (Mobile Network Code) Código de red móvil 01 → Telekon
- MSIC especifican el operador de telefonía móvil dentro del país. En América del Norte, generalmente tiene 3 dígitos. En otras regiones, suele tener 2 dígitos. 1234567 150 → Operador móvil específico en EE. UU.

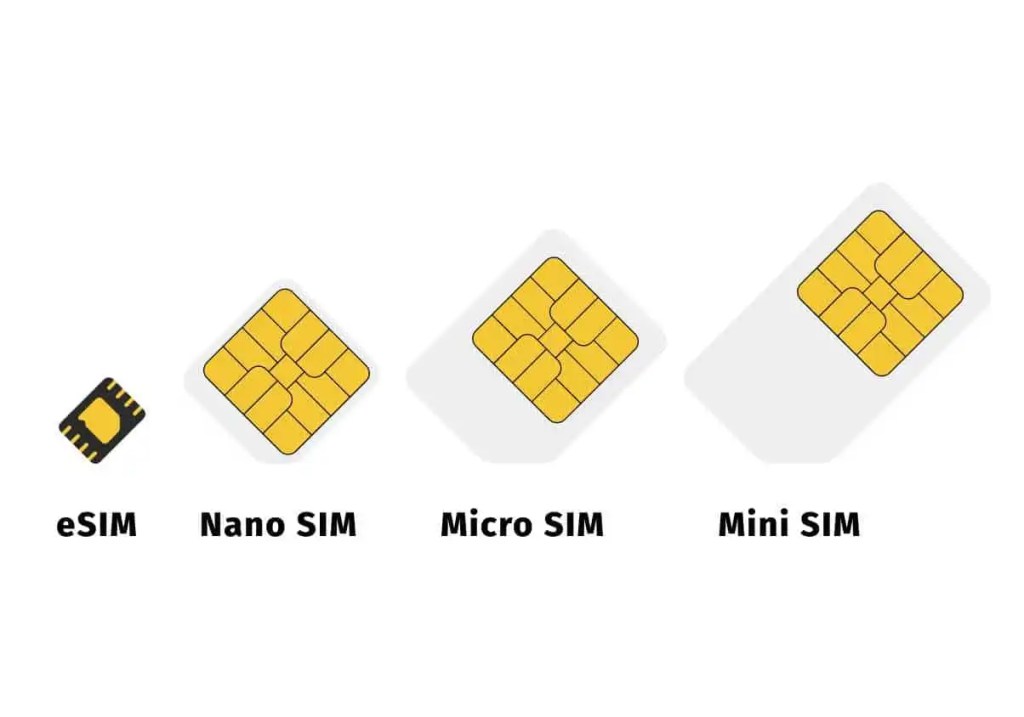

El SIM física: Es una tarjeta extraíble e insertable en el dispositivo. Tiene diferentes tamaños (Mini SIM, Micro SIM, Nano SIM).
El SIM digital, también conocido como eSIM, es un chip integrado directamente en la placa del dispositivo. No se puede extraer físicamente.
| Característica | SIM Física | SIM Digital (eSIM) |
| Tipo | Chip removable | Chip integrado |
| Transferencia de dispositivo | Manual (extraer e insertar) | Remota (mediante software) |
| Acceso forense | Directo (lectura física) | Requiere acceso lógico/técnico |
| Vulnerabilidad | Puede ser retirada o dañada | Más resistente a manipulación física |
| Compatibilidad | Alta (casi todos los dispositivos) | Limitada a dispositivos compatibles |

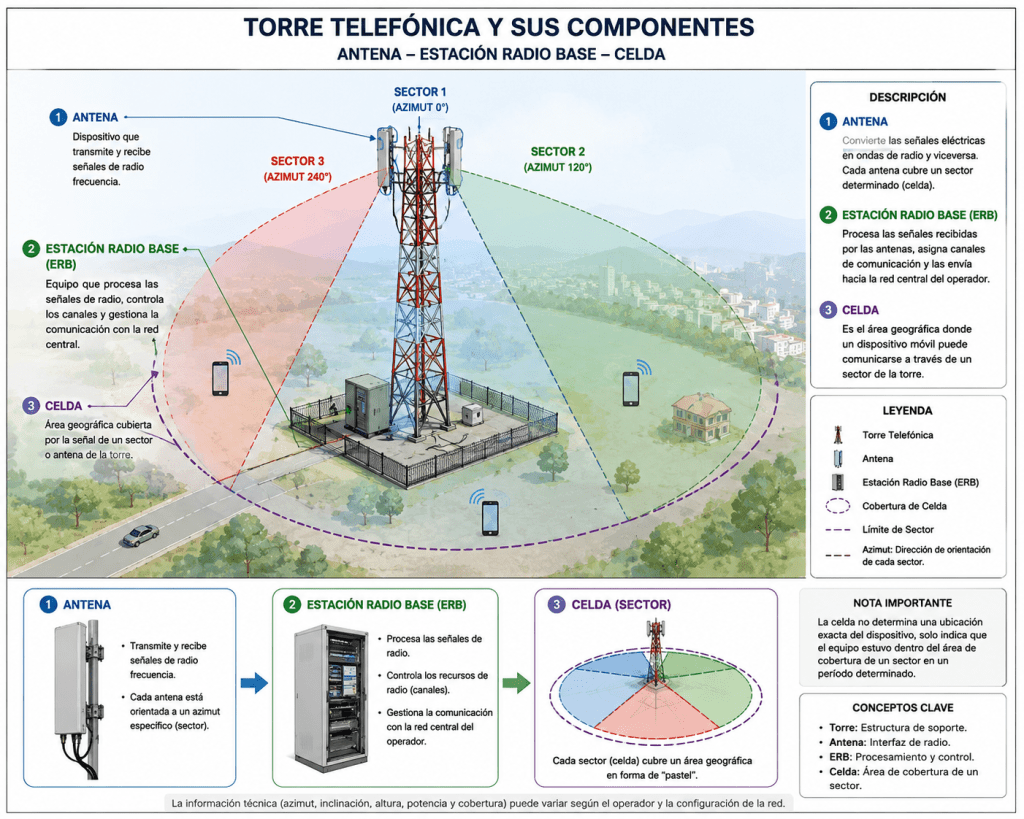

3. Dispositivos Instalados en una Torre Telefónica
En el lenguaje coloquial y periodístico, muchas veces se confunde con “antena”, “estación radio base”, “celda”, «torre telefónica»
| Término | Función | Naturaleza | Visible físicamente | Usado en trazas |
| Antena | Emitir y recibir señal | Componente técnico | Sí | No |
| Celda | Zona lógica de cobertura | Unidad lógica | No | Sí |
| Estación base | Conecta dispositivos a la red | Infraestructura electrónica | Parcialmente | Indirectamente |
| Torre telefónica | Soporta antenas y equipos | Estructura física | Sí | No |
| Término | Naturaleza | Función principal | Relación con perfilación geográfica |
| Celda | Área virtual | Zona de cobertura donde opera una estación | Estima ubicación del usuario |
| Estación radio base | Conjunto técnico | Conecta dispositivos móviles con la red | Genera el registro de conexión en análisis BTS |
| Antena | Elemento físico | Emite/recibe señales en una dirección | Permite delimitar la orientación del usuario |
| Torre | Infraestructura | Soporta antenas y equipos | Punto fijo geográfico usado como referencia espacial |

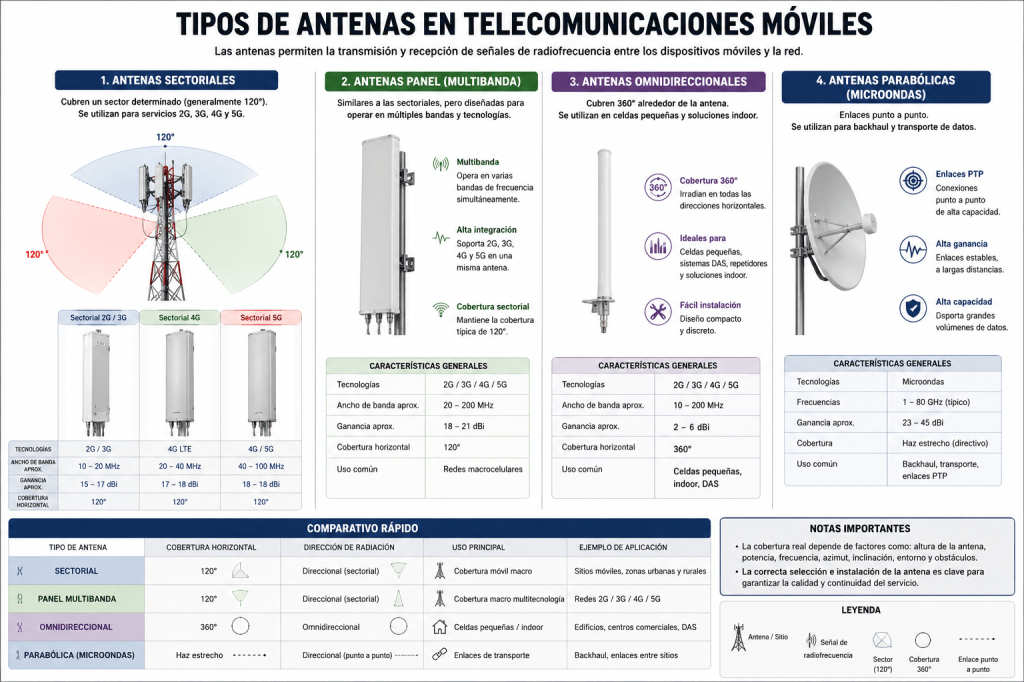

Tipos de Antenas
| Tipo de antena | Descripción |
|---|---|
| Omnidireccional | Irradia la señal en 360° alrededor de la antena. Utilizada para brindar cobertura uniforme en todas las direcciones. |
| Sectorial | Concentra la señal en un sector específico (60°, 90° o 120°). Es la más utilizada en telefonía móvil para formar celdas. |
| Panel | Antena plana y direccional instalada en torres telefónicas. Permite controlar la cobertura y reducir interferencias. |
| Yagi | Antena altamente direccional compuesta por varios elementos metálicos. Utilizada para enlaces de larga distancia y mediciones técnicas. |
| Parabólica | Emplea un reflector parabólico para concentrar la señal. Se utiliza en radioenlaces entre estaciones base. |
| Microcelda | Antena de baja potencia destinada a cubrir áreas pequeñas y de alta concentración de usuarios. |
| Picocelda | Antena de muy baja potencia utilizada en interiores como oficinas, centros comerciales o aeropuertos. |
| Femtocelda | Estación base doméstica que mejora la cobertura móvil dentro de viviendas o pequeñas empresas. |
| Antena de Radioenlace | Diseñada para conectar estaciones base mediante enlaces punto a punto. Transporta tráfico de voz, datos y señalización. |
| Antena MIMO | Utiliza múltiples transmisores y receptores para aumentar la capacidad y velocidad de transmisión en redes 4G y 5G. |
| Antena 5G Massive MIMO | Integra decenas de elementos radiantes para dirigir haces de señal específicos hacia los usuarios, optimizando cobertura y capacidad. |
| Antena Camuflada | Antena diseñada para integrarse visualmente al entorno (árboles, postes, edificios), reduciendo el impacto visual. |
| Tipo de antena | Cobertura | Aplicación típica | Observación clave |
| Omnidireccional | 360° | Áreas rurales o abiertas | Cobertura general, menor control |
| Sectorial | 60°–120° | Zonas urbanas, alta densidad | Base del concepto de celda |
| Direccional | Menos de 60° | Enlaces entre torres | Alta precisión, no para usuarios finales |
| Panel o microcelular | Localizada | Edificios, interiores, microceldas 5G | Ideal para cobertura densa y discreta |
| Camuflada | Variable | Lugares con restricción visual | Dificulta su detección en campo |
| MIMO | Multicanal | Redes 4G/5G con alta demanda | Tecnología avanzada para velocidad y calidad |
| Tipo de Antena | Número típico de caras | Observación |
| Sectorial (estación base) | 3 (120° cada una) | La más común en torres urbanas |
| Omnidireccional | 1 | Cobertura general sin sectorización |
| Direccional (enlace punto a punto) | 1 | Señal enfocada, no cubre usuarios móviles |
| Microceldas o camufladas | 1 a 4 | Zonas específicas, bajo perfil estético |
| Tipo de antena | Número de caras | Cobertura | Uso principal |
| Sectorial (estación base típica) | 3 caras (≈120° cada una) → 360° total. En redes densas: 6 o más sectores de 60°. | Cobertura total alrededor de la torre, segmentada por sectores. | Zonas urbanas y periurbanas con alta densidad de usuarios. |
| Omnidireccional | 1 cara (no sectorizada). | 360° horizontales. | Zonas rurales o de baja densidad de tráfico. |
| Direccional (Yagi, parabólica, punto a punto) | 1 cara con alta direccionalidad. | No cubre zonas amplias; enfoca la señal hacia un punto específico. | Enlaces dedicados entre torres, backhaul, transmisión de datos punto a punto. |
| Camufladas o microceldas (5G, urbanas) | Varía entre 1 y 4 caras según diseño. | Cobertura reducida en áreas específicas (postes, fachadas, techos). Pueden ser sectoriales u omnidireccionales. | Refuerzo de señal en zonas densas, entornos urbanos, interiores y 5G. |
Clasificación sencilla para Telefonía Forense
Según la cobertura:
- Omnidireccional
- Sectorial
Según la función:
- Panel
- Radioenlace
- MIMO
Según el tamaño de la celda:
- Macrocelda
- Microcelda
- Picocelda
- Femtocelda
Según la tecnología:
- 2G
- 3G
- 4G LTE
- 5G Massive MIMO

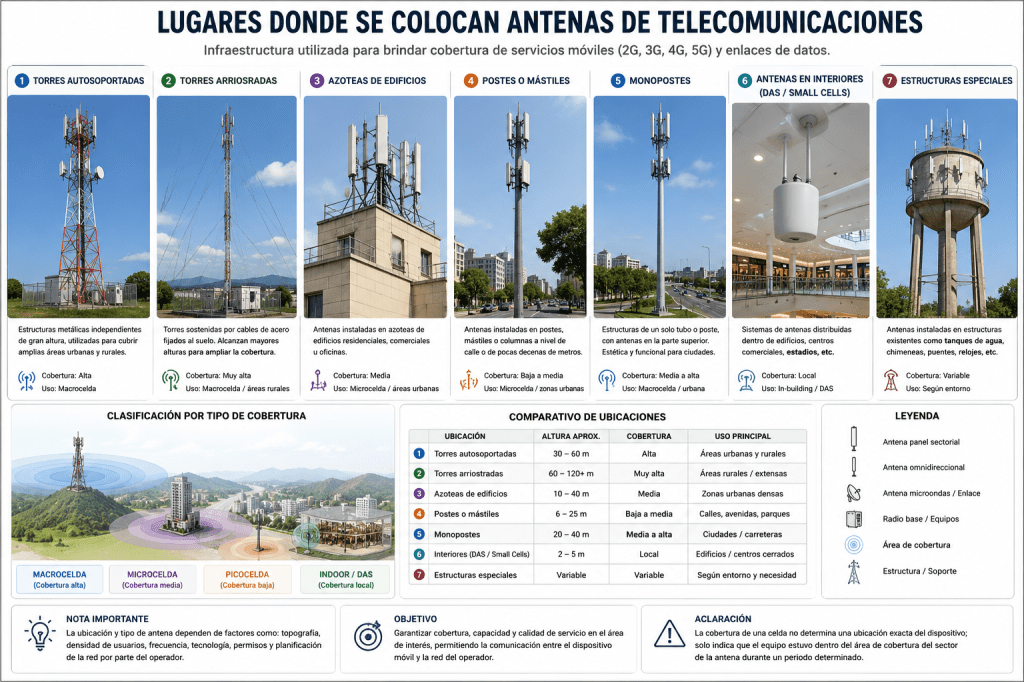

Localización de Antenas
| Tipo de antena | Ubicación habitual |
|---|---|
| Omnidireccional | Techos de edificios, zonas rurales, estaciones de servicio y áreas abiertas donde se requiere cobertura en todas las direcciones. |
| Sectorial | Torres de telefonía móvil, azoteas de edificios altos y estructuras metálicas. Es la más común en redes celulares. |
| Panel | Fachadas, postes, torres y techos de edificios urbanos. |
| Yagi | Zonas rurales, estaciones de monitoreo, instalaciones técnicas y enlaces de comunicación especializados. |
| Parabólica | Torres de telecomunicaciones, cerros, montañas y edificios altos para radioenlaces punto a punto. |
| Macrocelda | Grandes torres, cerros, montañas, edificios altos y estructuras elevadas para cubrir amplias áreas. |
| Microcelda | Postes de alumbrado, semáforos, fachadas y mobiliario urbano en ciudades. |
| Picocelda | Centros comerciales, aeropuertos, hospitales, universidades y oficinas. |
| Femtocelda | Viviendas, pequeñas oficinas y comercios. |
| Antena de Radioenlace | Torres de telecomunicaciones, estaciones base y centros de transmisión. |
| MIMO (4G/5G) | Torres celulares modernas, edificios corporativos y estaciones base urbanas. |
| Massive MIMO (5G) | Zonas urbanas densamente pobladas, estadios, aeropuertos, centros financieros y grandes avenidas. |
| Antena Camuflada | Árboles artificiales, campanarios, chimeneas, vallas publicitarias, postes y fachadas para pasar desapercibidas. |
Resumen práctico para el investigador
Rural:
- Torres altas.
- Omnidireccionales.
- Sectoriales de gran alcance.
- Radioenlaces parabólicos.
Urbano:
- Sectoriales.
- Paneles.
- Microceldas.
- MIMO y Massive MIMO.
Interiores:
- Picoceldas.
- Femtoceldas.

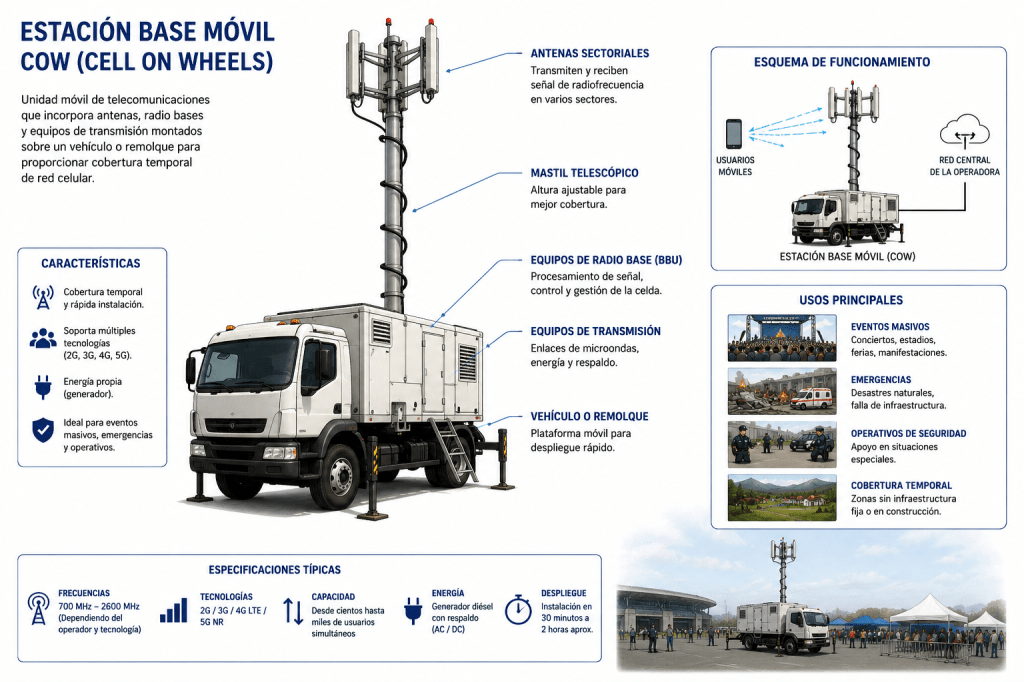

Estación Base Móvil (COW – Cell on Wheels): Infraestructura temporal de telecomunicaciones instalada sobre vehículos o remolques, utilizada para proporcionar o reforzar cobertura celular y gestionar incrementos de tráfico en lugares específicos durante un período determinado.
Un detalle importante
Si tu objetivo es conocer el flujo de personas en un lugar, normalmente no se instala la antena únicamente para medirlo. La antena se instala para proporcionar cobertura o capacidad adicional. Luego, los registros generados por las conexiones de los usuarios permiten estimar:
- Cantidad de dispositivos presentes.
- Horarios de mayor concentración.
- Movilidad de las personas.
- Permanencia en el área.
¿Qué ocurre cuando una compañía telefónica no actualiza el nombre de una estación base móvil en sus registros?
“No se trata solo de saber qué número llamó. Se trata de saber desde qué equipo, con qué sim, y desde qué antena”
Fran J Ramírez
